デジタルスピードメータのケースを作ります。　前編

ヘッドアップディスプレイができる、ケースを作りたいと思います。

フタを閉じた状態でも見れます。

ヒンジを使ってフタを任意の角度で開いて
フタに反射させて、表示します。




今回使用する道具です

1. アクリル板　ブルースモーク５t
2. アクリル板　ブルースモーク２t
3. アクリルカッター
4. アクリル用接着剤
5. フリーストップヒンジ
6. 3mmスペーサー
7. M3ナベネジ　長さ12mm

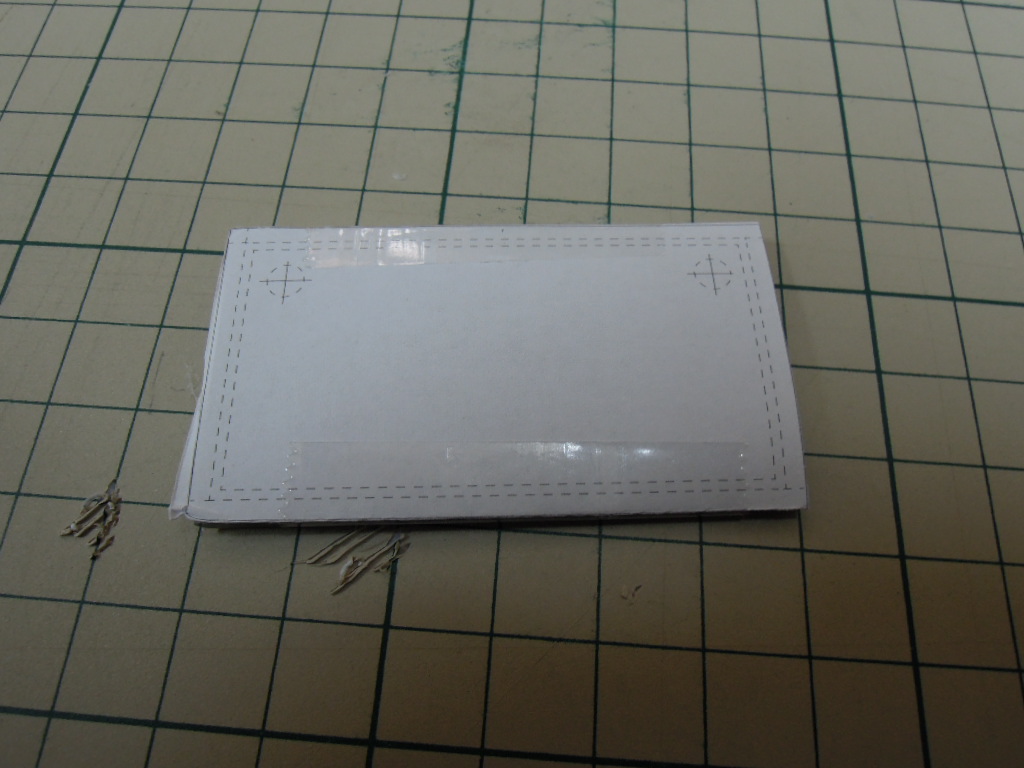

まずはアクリル板をカットします。

カットした面を平面研磨機で仕上げます。

底板に基板の留め穴をあけます。

φ３．３でボール盤を使ってあけます。

アクリル接着剤で板を組み立てます。

固定しやすいようにブロックを使います。

フロントパネルを取り付けたいけど、ケーブルが
あるのでフロントパネルを追加工します。

ケーブルの逃げを作りました。

まだ完成ではありませんが、このような感じになります。

天板はまだついていません。

今回はここまでで、次回は天板をヒンジで固定して、
ヘッドアップディスプレイができるようにします。
（クリケン）
